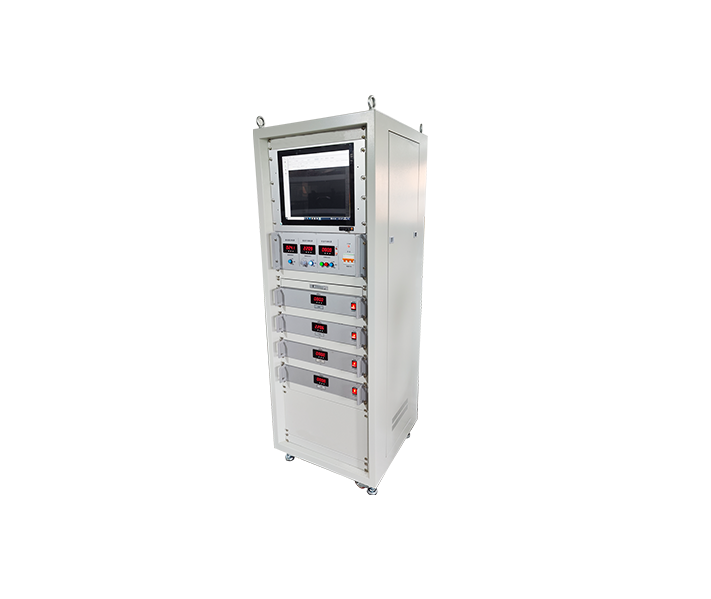

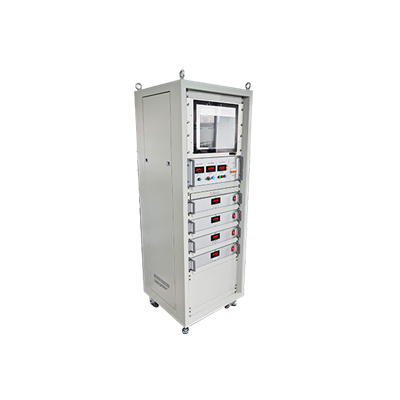

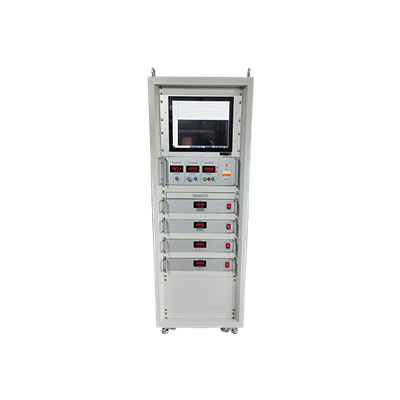

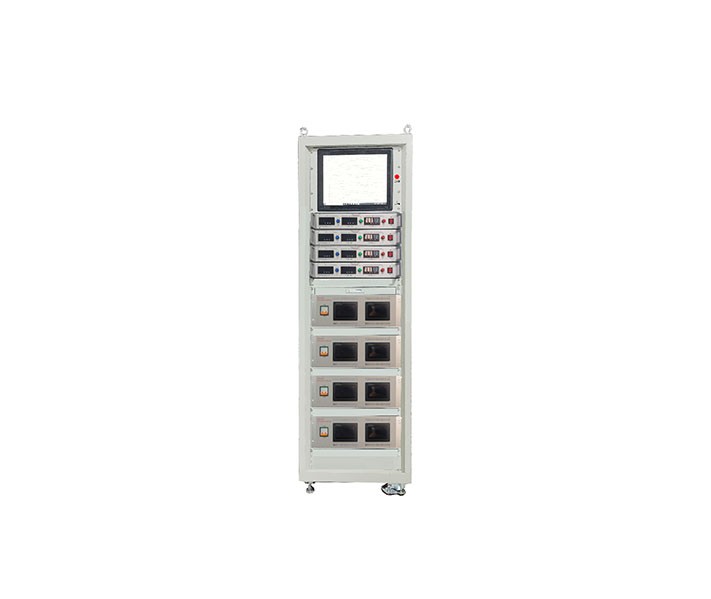

本高压开关磨合试验台采用计算机管理，适用于多（路）工位开关分合操作、磨合、机械寿命试验。系统采用Microsoft Access数据库，有完善的用户权限管理和数据管理功能，支持MAS、ERP、EIP等信息平台提取测试数据。适配大功率交、直流数字程控/手动调压电源（含DC24V、48V、110V、220V、AC220V）交、直流操作电源，满足额定电压，最高电压，最低电压下的自动磨合测试（高低电压试验不需顺序排队等待）；自动重合闸测试；30%电压下不合闸，不分闸的操作测试。可设置单分、单合、合分、重合闸等命令。

配置快速插接航空插线，快速、稳定连接磨合系统。

一体工控机集控能够实现多工位开关断口信号模拟量和数字量的采集。输入信号及通道之间均有5000V的隔离，确保信号间不发生串扰。交直流通用的无触点电子开关，具有过压、过流保护功能。操作电源可独立或共用，灵活接驳。具备分闸、合闸、储能组交、直流操作电源及电压表指示。

具备触点合分状态检测功能。具有非常完善的报警信息及保护功能，磨合台可以进行语音报警和光信号报警。报警的同时，停止操作命令，切断电源，不影响其它工位正常工作，无需看管。

19英寸标准机架或台式可定制。

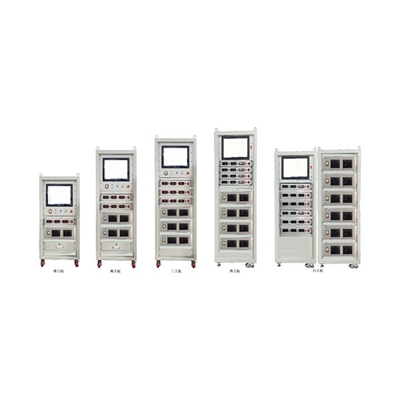

1）磨合路数：1-20工位可选。

2）工作电源：单相交流220V或三相四线380V、50Hz电源。

3）输出电源：

AC 0～300V/20A数字程控/手动可调交流调压电源（固定AC220V可选）。

DC 0～300V/20A数字程控/手动可调直流调压电源（固定DC24V、48V、110V、220V可选）。

4）磨合系统具备同时对各工位断路器同时进行机械寿命测试功能，且每个单元具备独立开启、关闭寿命测试功能。

5）分闸（合闸）、储能采用独立交、直流电子电源，可独立或共用，灵活接驳，连续可调。采用交直流通用的无触点电子开关，具有过压、过流保护功能。

6）分闸、合闸电压输出时间：0.1～30000ms可调，步进1ms；

寿命测试间隔0 ~3000s，步进1s。

7）仪器具备储能、C、O、CO、C-0.3S-CO-108S-CO等多种操作模式。

8）老化次数设置：1～32000次可设定。

9）开关触点合、分状态检测。

10）电压、时间测量准确度：0.5级。

11）具有过流保护、故障报警（拒合、拒分）功能。

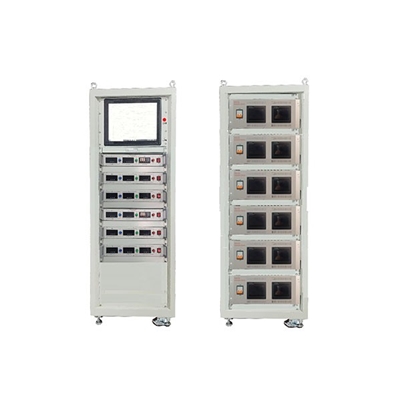

12）结构形式：磨合主柜、电源柜均为19英寸标准机架（600*600*1600/1800/2000mm），可移动。

13）重量：200kg。
